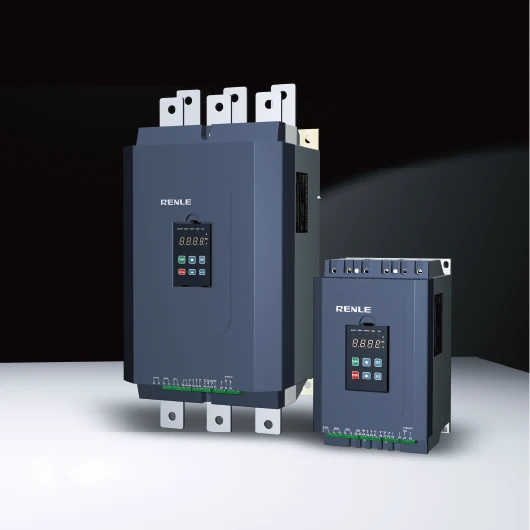

3-vaiheinen oikosulkumoottorin pehmokäynnistin

SSD1-sarjan 3-vaiheinen oikosulkumoottorin pehmokäynnistin yhdistää edistyneen elektroniikan, mikroprosessoriteknologian ja nykyaikaiset ohjausperiaatteet, joilla saavutetaan tarkka käynnistysjännitteen hallinta asynkronisissa moottoreissa. Tämä laite toimii optimaalisena käynnistysratkaisuna suurille-inertiakuormille, kuten tuulettimille, pumpuille, kuljettimille ja kompressoreille. Se on suunniteltu korvaamaan tehokkaasti perinteiset käynnistyslaitteet, kuten tähti-kolmiokäynnistimet, automaattimuuntajat ja magneettisen ohjauksen jännitteenalennuskäynnistimet, mikä parantaa moottorin käynnistyssuojauksen luotettavuutta ja tehokkuutta.

Älykäs käynnistyksen ohjaus: Käyttää kehittyneitä algoritmeja, jotka säätelevät lineaarisesti ja tasaisesti jännitettä ja virtaa moottorin käynnistyksen aikana, vaimentaen tehokkaasti käynnistyspiikkejä ja pidentäen sekä mekaanisten järjestelmien että sähköverkkojen käyttöikää.

Laaja soveltuvuus: Soveltuu erityisesti keskisuurille{0}} ja suurille-tehokuormille, joissa on vaativat käynnistysvaatimukset, mukaan lukien pumput, tuulettimet, kuljettimet ja kompressorit, mikä vähentää merkittävästi mekaanista ja sähköistä rasitusta käynnistyksen aikana.

Modernisoitu vaihtoehto: Verrattuna perinteisiin ratkaisuihin, kuten tähti-kolmio- tai automaattimuuntajakäynnistimet, tämä tuote tarjoaa erinomaisen sulavuuden, ohjaustarkkuuden ja järjestelmäintegraation, joten se on erinomainen valinta laitteiden käynnistysmenetelmien päivittämiseen.

SSD1-sarjan pehmokäynnistin on suunniteltu käyttäjäkeskeisellä-suojausominaisuuksilla, jotka takaavat sekä toiminnan yksinkertaisuuden että järjestelmän luotettavuuden. Sen teknistä profiilia korostavat seuraavat keskeiset ominaisuudet:

• Intuitiivinen parametrien hallinta: Sisältää puu{0}}strukturoidun valikkojärjestelmän, jonka avulla käyttäjät voivat helposti tarkastella ja säätää asetuksia.
• Kattavat diagnostiikkatyökalut: Sisältää dynaamisen viantallennustoiminnon, joka kirjaa toimintatapahtumat, mikä helpottaa nopeaa vianetsintää ja perussyyanalyysiä.
• Monikerroksinen suojauspaketti: Tarjoaa integroidut suojat ylivirtaa, kolmi-vaiheen epätasapainoa, ylikuumenemista, vaihekatkoksia ja moottorin ylikuormitusta vastaan ​​laitteiden turvallisuuden varmistamiseksi.
• Standardoitu liitettävyys: Varustettu vakiomuotoisella Modbus-tiedonsiirtoprotokollalla, mikä mahdollistaa saumattoman integroinnin laajempiin teollisuusautomaatioverkkoihin.
• Käyttäjäystävällinen mekaaninen rakenne: looginen asettelu ja pistokeliitännät-yksinkertaistavat johdotusta, mikä tekee sekä asennuksesta että päivittäisestä käytöstä mukavampaa.
• Optimoitu levyarkkitehtuuri: yhdistää ohjaus- ja teholevyt yhdeksi yhtenäiseksi kokoonpanoksi. Tämä suunnittelu vähentää monimutkaisuutta, vähentää mahdollisia vikakohtia ja parantaa kokonaiskustannustehokkuutta.

  Pääsilmukan työjännite: AC380 (+10%-15%) ;

  Pääsilmukan työvirta: 40A ~ 1200A;

  Virran rajoitusajat: 1,5 ~ 5,0 le;

  Pääsilmukan taajuus: 50Hz/60Hz (±2%) ;

  Alkujännite: 25% ~ 80%Ue;

  Jäähdytysmenetelmä: luonnollinen jäähdytys;

  Ohjauspiirin virtalähde: 110-220V±15%(0,5A)AC/DC

  Pehmeän käynnistyksen nousuaika: 1 ~ 120S;

  Viestintämenetelmä: RS485-sarjan viestintä ;

  Pehmeä pysäytysaika: 0 ~ 60S;

  Aloitusajat Vähemmän tai yhtä suuri kuin 10/h

SSD{0}}-vaiheoikosulkumoottorin pehmokäynnistin käyttää virtapiirin konfiguraatiota, jossa on kuusi pii-ohjattua tasasuuntaajaa (SCR), jotka on järjestetty anti-rinnakkaiseen, sarjaan{3}}kytkettyyn topologiaan. Tämä piiri on integroitu suoraan vaihtovirtamoottorin staattorikäämiin. SCR:ien kautta tapahtuvan elektronisen kytkennän periaatteella toimiva sisäänrakennettu-mikroprosessori säätelee tarkasti liipaisukulmaa. Tämä säädin säätää dynaamisesti SCR:ien johtavuuskulmaa, moduloiden siten moottoriin syötettyä jännitettä ja helpottaen tasaista, hallittua kiihtyvyyttä.

Kun käynnistys-on valmis ja moottori saavuttaa nimelliskäyttöjännitteen, järjestelmä kytkeytyy saumattomasti. Ohituskontaktori (KM) aktivoituu, ja se kytkee moottorin suoraan päävirtalähteeseen. Näin pehmokäynnistin voidaan ohittaa tehokkaasti normaalin käytön aikana, mikä optimoi järjestelmän kokonaistehokkuuden.

Ohje:

1. Pääsilmukan johdotus: Liitin R-S-T, liitä virtalähde; Liitin U-V-W, liitä moottori

2. Ohjausvirtalähteen johdotus: se yhdistää ohjausvirtalähteen liittimet D1 ja D2

3. Maadoitus: se yhdistää virtalähteen liittimen D3.

4. K3 ohjaa ohituskontaktoria. K2 on vikalähtö, K1 on toimintalähtö. He ovat passikontakteja.

5. Käynnistys- ja pysäytyssilmukan johdotus: Liitä ohjauspiirin liittimet P1, P2, P3 noudattamalla piirikaaviota.

6. P4 on ohjelmoitava tuloliitin.

7. A5 ja A6 ovat 4-20 mA analogisen signaalin lähtöliittimiä.

8. A1, A2, A3 ja A4 ovat RS485-tietoliikennepäätteitä.
